고속도로 교량의 핵심, 거더란 무엇인가?

고속도로 건설에서 교량은 도로의 연속성을 유지하고 장애물을 넘기 위해 필수적인 구조물입니다. 이러한 교량의 핵심 구성 요소 중 하나가 바로 '거더'입니다. 이번 글에서는 고속도로 건설 시 사용되는 거더의 종류와 특징, 그리고 시공 방법에 대해 알아보겠습니다.

거더(girder)는 교량의 상부 구조를 지지하는 주요 부재로, 차량이나 보행자의 하중을 받쳐주는 역할을 합니다. 쉽게 말해, 교량의 뼈대라고 할 수 있습니다. 거더는 재료와 형태에 따라 다양한 종류가 있으며, 각각의 특성과 용도에 따라 선택됩니다.

거더의 종류와 특징

1. 프리스트레스트 콘크리트 거더(PSC 거더)

프리스트레스트 콘크리트(PSC) 거더는 콘크리트 내부에 강한 인장력을 가진 강선을 미리 긴장시켜 제작한 거더입니다. 이러한 방식으로 제작된 거더는 높은 강도와 내구성을 자랑하며, 긴 경간의 교량에도 적용 가능합니다. 그러나 시공 시 강선의 긴장력 조절과 콘크리트 타설 등의 과정이 필요하여 정밀한 시공 관리가 요구됩니다.

2. 강박스 거더(Steel Box Girder)

강박스 거더는 강판을 상자(Box) 형태로 제작한 거더로, 내부가 비어 있어 자중이 가볍고 높은 강성을 제공합니다. 특히 곡선 교량이나 복잡한 형상의 교량에 적합하며, 공장에서 제작 후 현장에서 조립하는 방식으로 시공됩니다. 다만, 강재 사용량이 많아 비용이 높을 수 있습니다.

3. 더블 합성 박스 거더(DCB 거더)

더블 합성 박스(DCB) 거더는 강재와 콘크리트를 혼합한 하이브리드 구조로, 강재의 인장 강도와 콘크리트의 압축 저항을 동시에 활용합니다. 이러한 설계를 통해 강재 사용량을 약 30% 절감하면서도 높은 강도를 유지할 수 있습니다. 주로 도심 교량 건설에 활용되며, 경제성과 구조적 효율성을 동시에 추구합니다.

012

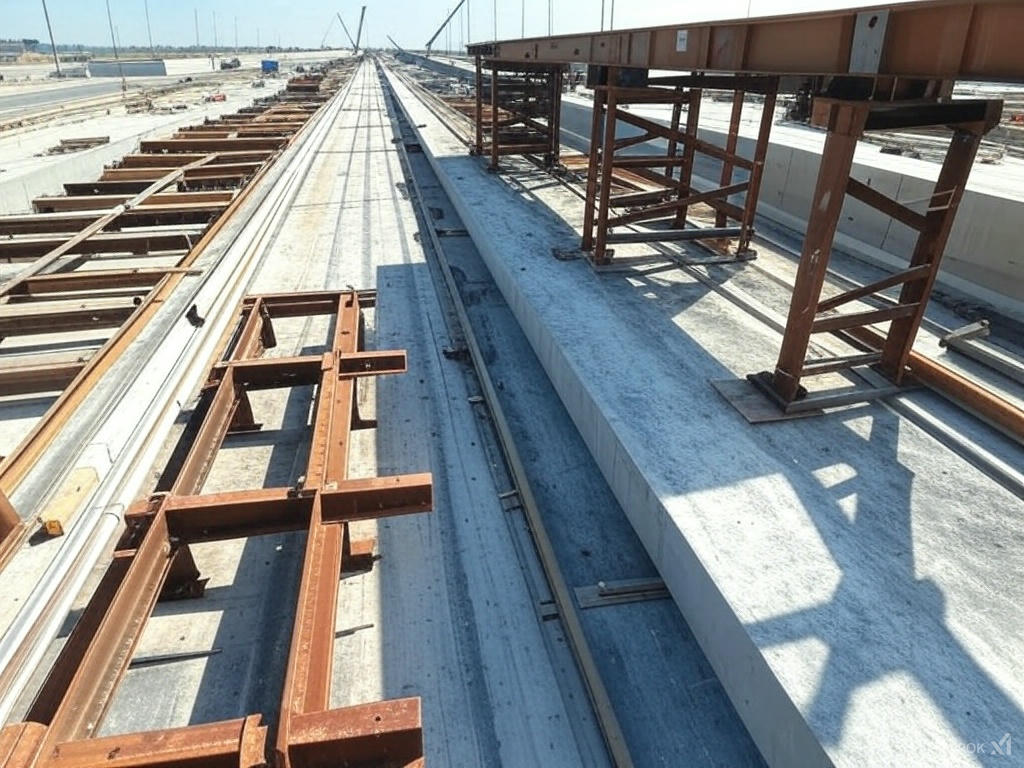

거더의 시공 방법

1. 공장 제작 및 현장 조립

거더는 일반적으로 공장에서 제작된 후 현장에서 조립됩니다. 이러한 방식은 품질 관리가 용이하며, 현장 작업 시간을 단축할 수 있습니다. 특히 강박스 거더의 경우, 공장에서 정밀하게 제작된 부재를 현장에서 볼트나 용접으로 연결하여 설치합니다.

2. 크레인을 이용한 가설

거더의 설치에는 대형 크레인이 사용됩니다. 무거운 거더를 지지대 위에 정확하게 배치하기 위해 크레인의 용량과 작업 반경을 고려하여 시공 계획을 수립해야 합니다. 또한, 작업 중 안전사고를 방지하기 위해 철저한 안전 관리가 필요합니다.

3. 슬래브 타설

거더 설치 후, 그 위에 슬래브를 타설하여 교량의 상부 구조를 완성합니다. 슬래브는 차량의 하중을 직접적으로 받는 부분으로, 고품질의 콘크리트를 사용하여 시공해야 합니다. 슬래브 타설 시 거더와의 접합부 처리를 신경 써야 하며, 적절한 양생 과정을 통해 균열이나 변형을 방지해야 합니다.

자주 묻는 질문

Q1: 거더의 종류는 어떻게 선택하나요?

A1: 거더의 종류는 교량의 설계 조건, 경간 길이, 하중 조건, 경제성 등을 종합적으로 고려하여 결정됩니다. 예를 들어, 곡선 구간이나 복잡한 형상의 교량에는 강박스 거더가 적합하며, 긴 경간의 직선 교량에는 PSC 거더가 많이 사용됩니다.



Q2: 거더의 유지보수는 어떻게 이루어지나요?

A2: 거더의 유지보수는 정기적인 점검을 통해 부식, 균열, 변형 등을 확인하고, 필요 시 보수 작업을 수행합니다. 특히 강재 거더의 경우, 도장 상태를 주기적으로 점검하여 부식을 방지해야 합니다. 또한, 콘크리트 거더는 균열 발생 시 신속한 보수가 필요합니다.



Q3: 거더 시공 시 가장 중요한 점은 무엇인가요?

A3: 거더 시공 시 가장 중요한 것은 정확한 설계와 시공 관리입니다. 거더의 제작과 설치 과정에서 오차를 최소화하고, 재료의 품질을 철저히 관리해야 합니다. 또한, 안전한 시공을 위해 작업자들의 교육과 현장 안전 관리가 필수적입니다.

고속도로 교량 건설에서 거더는 구조적 안정성과 직결되는 중요한 요소입니다. 다양한 거더의 종류와 시공 방법을 이해함으로써, 더 안전하고 효율적인 교량 건설이 가능할 것입니다.
